Kde najdu vodoměr, měřič tepla a elektroměr

Spotřebu bytu měří čtyři měřidla a nejsou vždy na jednom místě. Roční odečty probíhají na dálku, takže kvůli nim nikoho do bytu pouštět nemusíte. Kde měřidla jsou, se přesto vyplatí vědět: kvůli kontrole spotřeby, kvůli podezření, že někde teče voda, a kvůli jejich pravidelné výměně.

Vodoměry v šachtě

Oba vodoměry jsou v instalační šachtě za dvířky, jeden nad druhým: nahoře studená voda, dole teplá. Před každým je červená páčka — hlavní uzávěr té vody pro celý byt. Páčky jsou dvě a jedna nezavře obě vody, proto při havárii zavřete obě.

Šachta za dvířky. V každém bytě vypadá trochu jinak, dvojice vodoměrů s páčkami je ale všude podobná.
  1. Vodoměr na studenou vodu — Horní z dvojice. Na štítku má T30 — nejvyšší teplotu vody, pro kterou je určený.
  2. Páčka studené vody — Uzavře studenou vodu pro celý byt.
  3. Vodoměr na teplou vodu — Spodní z dvojice. Na štítku má T30/90, protože měří teplou vodu.
  4. Páčka teplé vody — Uzavře teplou vodu. Je to druhá páčka — zavřít je potřeba obě.

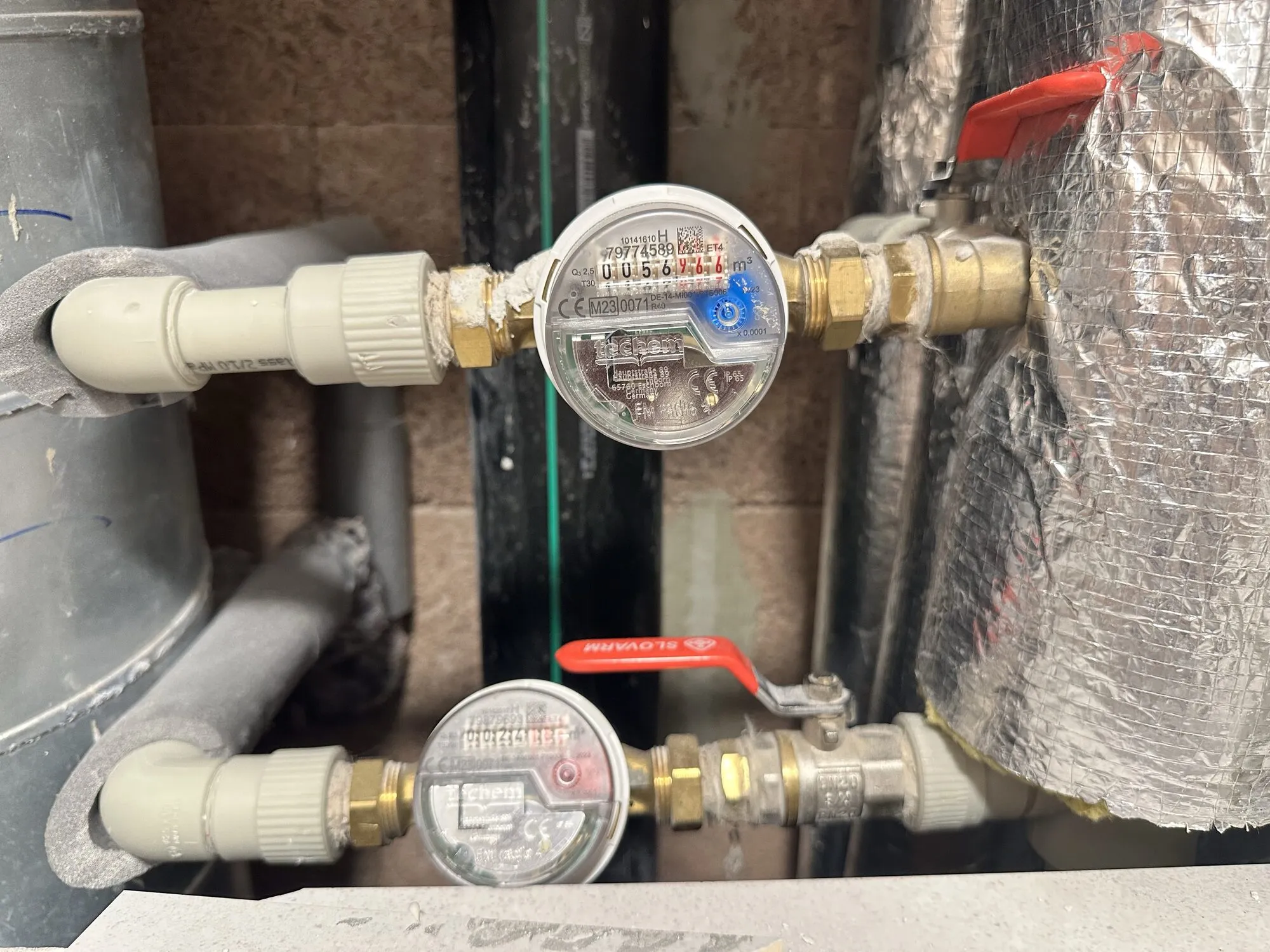

Dvojice vodoměrů v instalační šachtě nad sebou, u každého červená páčka uzávěru na potrubí vpravo.

Vodoměr na studenou vodu

Měří všechnu studenou vodu, která do bytu přiteče. Páčka před ním je hlavní uzávěr studené vody. Když praskne hadice u pračky nebo teče kohoutek, vodu jí hned zavřete. Když byt delší dobu nepoužíváte, zavřete ji předem. Proto je dobré vědět, kde páčka je, dřív než ji budete potřebovat.

  1. Číselník — Stav v m³ (kubících). Zapisujte celé číslo i s červenými číslicemi — černé jsou celé kubíky, červené litry, tedy čísla za desetinnou čárkou.
  2. Páčka uzávěru — Hlavní uzávěr studené vody pro byt. Páčka podél trubky znamená otevřeno, napříč zavřeno.

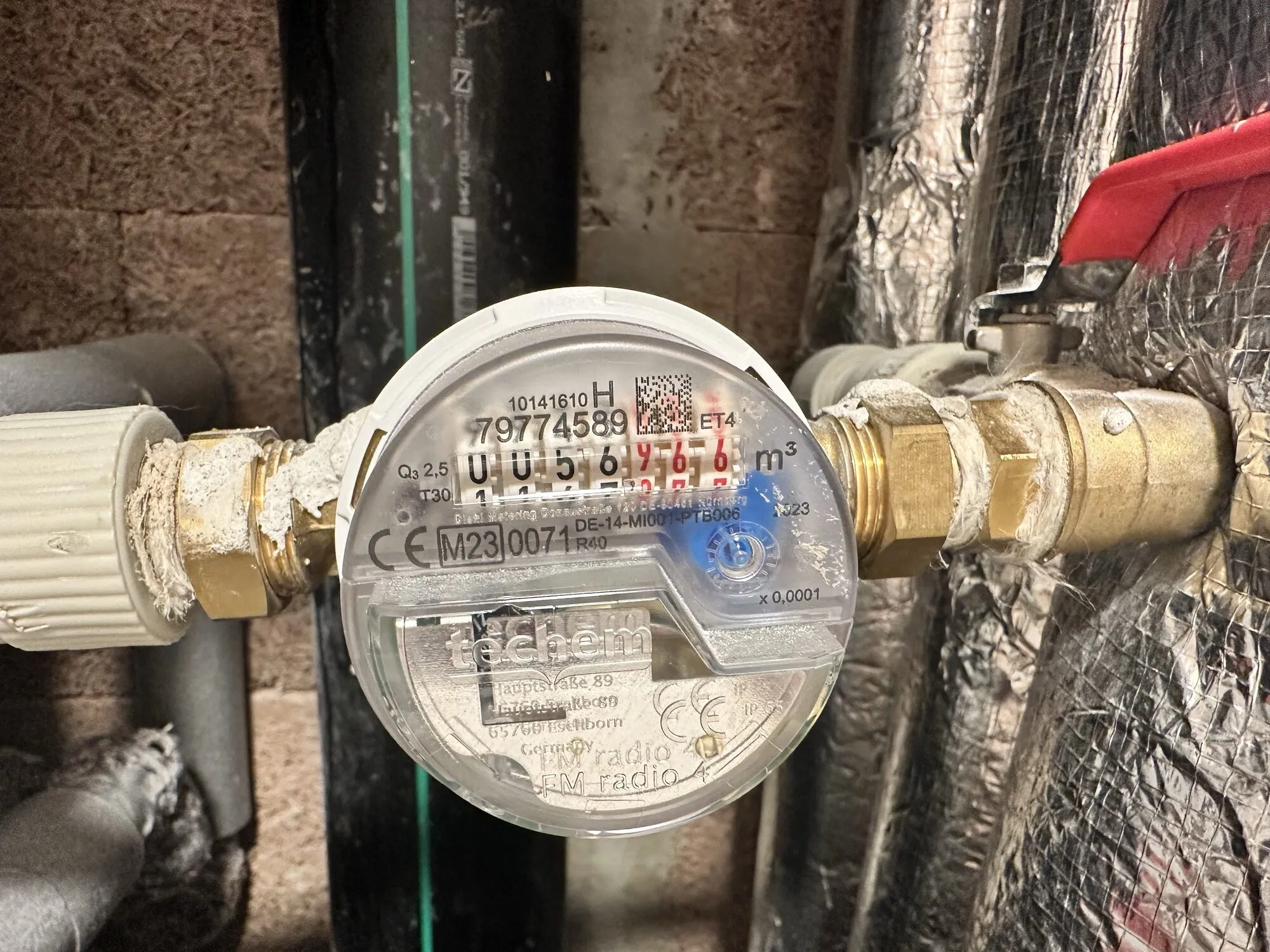

Vodoměr na studenou vodu zblízka, s číselníkem uprostřed a červenou páčkou uzávěru vpravo nahoře.

Vodoměr na teplou vodu

Druhý vodoměr ve stejné šachtě, na vedlejší trubce. Měří spotřebovanou teplou vodu — ohřev vody je po topení druhá největší položka domu. I před ním je vlastní páčka a platí pro ni totéž co u studené vody: při úniku zavřít hned, při delší nepřítomnosti předem.

Na této fotce je páčka otevřená — leží podél trubky. Když ji otočíte napříč, voda se zavře.
  1. Číselník — Stav v m³, čte se stejně jako u studené vody.
  2. Páčka uzávěru — Hlavní uzávěr teplé vody pro byt, tady otevřený — páčka leží podél trubky.

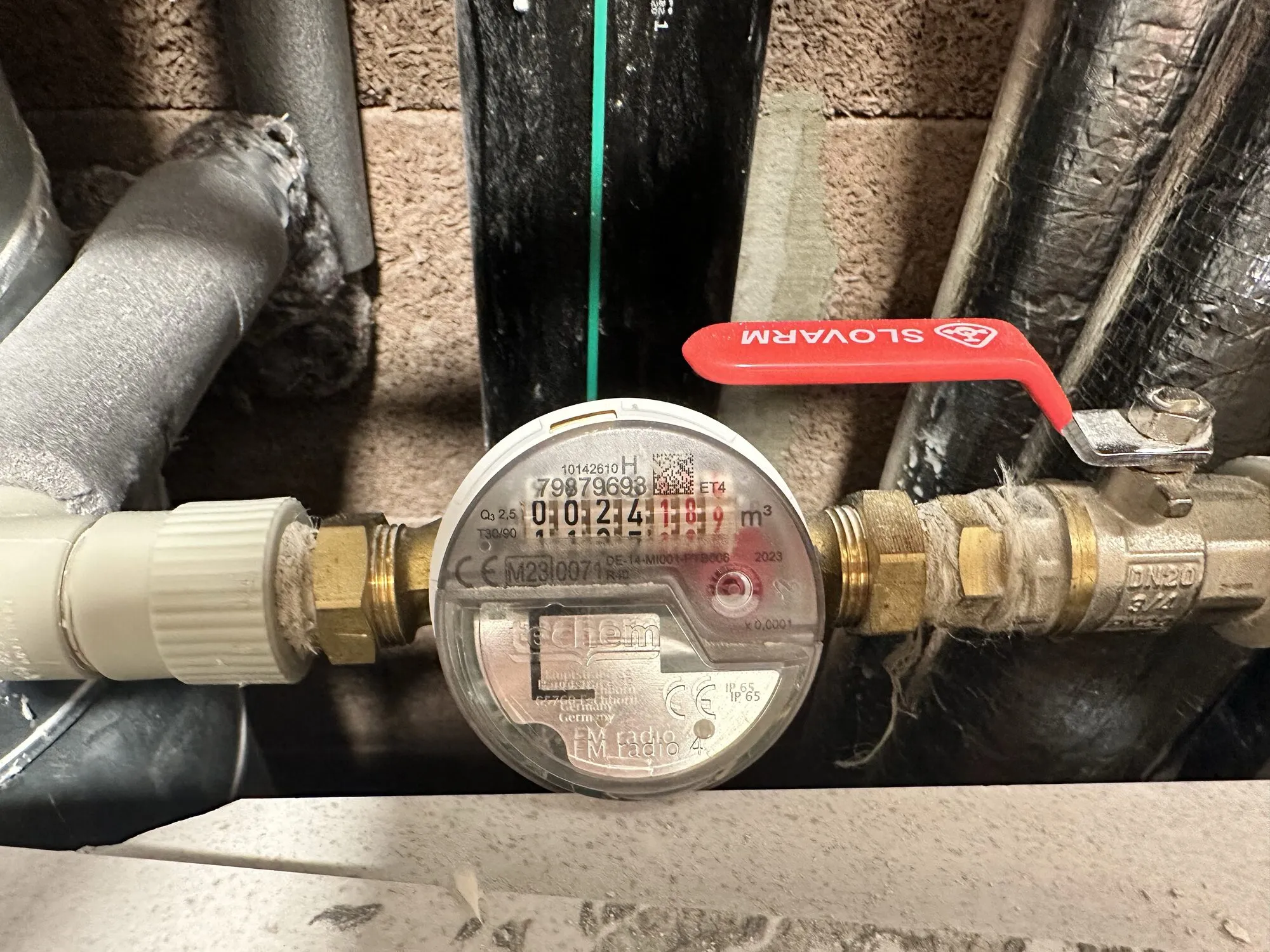

Vodoměr na teplou vodu zblízka, s číselníkem uprostřed a červenou páčkou uzávěru nad potrubím vpravo.

Měřič tepla (kalorimetr)

Měří teplo, které byt spotřeboval na podlahové topení. Je ve skříni podlahového topení, ve velké bílé skříni na zdi. Je to bílá krabička s displejem, ze které vedou dva tenké kabely k teploměrům na trubkách. Displej sám nesvítí — rozsvítíte ho černým tlačítkem vpravo pod displejem a ukáže spotřebu v kWh. Je to jediné měřidlo v celé skříni. Co jsou ostatní věci ve skříni, ukazuje návod ke skříni podlahového topení.

  1. Displej — Spotřeba v kWh. Po chvíli sám zhasne, to není porucha.
  2. Černé tlačítko — Stiskem rozsvítíte displej. Dalšími stisky zobrazíte další údaje.

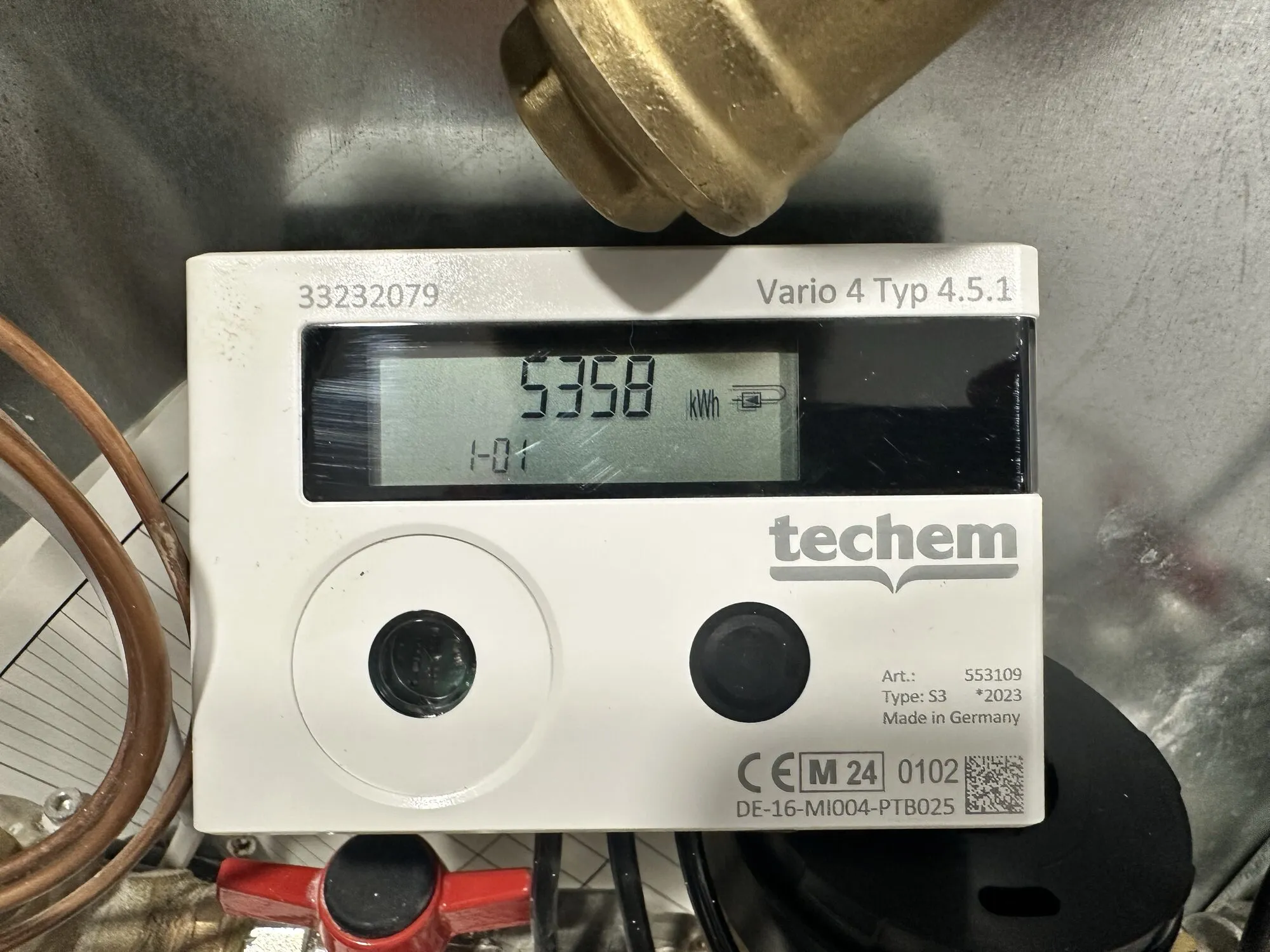

Kalorimetr Techem Vario 4: bílá skříňka s displejem, na kterém svítí 5358 kWh, a kulatým černým tlačítkem vpravo pod ním.

Elektroměr v garáži

Elektroměry nejsou v bytech ani na chodbách. Jsou v garáži v elektrických skříních, v levé skříni pro váš vchod. Je jich tam celá řada nad sebou a všechny vypadají stejně. Ten svůj poznáte podle žlutého štítku s označením bytu, ne podle toho, kde v řadě je. Měří všechnu elektřinu bytu. Elektřinu pro chodby a techniku domu měří jiné elektroměry a do vaší spotřeby se nepočítá. Ve stejné skříni jsou i hlavní jističe bytů — když v bytě vypadne proud, zapíná se tady.

Elektrické skříně v garáži. Pozor, vše je pod napětím.
  1. Levá skříň — Elektroměry a hlavní jističe bytů vašeho vchodu.
  2. Pravá skříň — Společná technika vchodu.
  3. Zámek dvířek — Skříň se otevírá kličkou na obrázku. Když je zacvaknutá, odemknete ji klíčem — klíče leží nahoře na skříni v levém horním rohu. Otočte klíčem a klička vyskočí. Pak ji vytáhněte k sobě a otočte doprava. Při odchodu skříň zavřete: kličku stačí otočit dolů, zacvaknout ji nemusíte. Klíč vraťte na místo.

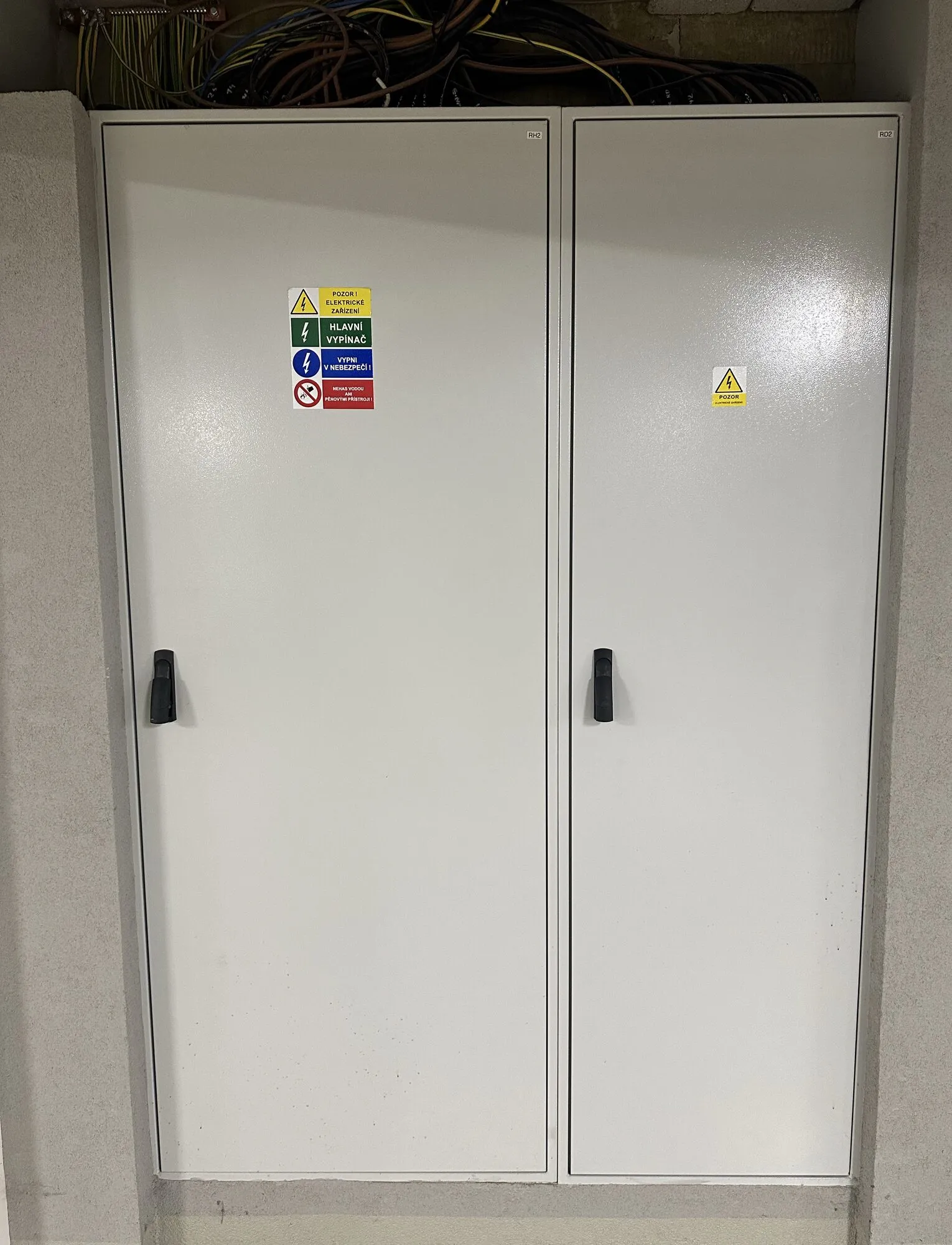

Dvojice vysokých bílých rozvodných skříní v garáži vedle sebe, se zavřenými dvířky a výstražnými štítky.
Nahoře řada elektroměrů — jeden byt, jeden elektroměr. Pod nimi hlavní jističe bytů. Úplně dole jističe celé skříně, na které smí sahat jen technik.
  1. Elektroměry bytů — Každý elektroměr patří jednomu bytu a má žlutý štítek s označením bytu.
  2. Hlavní jističe bytů — Hlavní jistič bytu se žlutým štítkem s číslem bytu. Když v bytě vypadne proud, zapíná se tady: páčku dolů a znovu nahoru. Sahejte jen na jistič svého bytu.
  3. Jištění celé skříně — Ochrana proti přepětí a další jištění.
  4. Jištění celé skříně — Hlavní jističe celého vchodu, které patří technikovi. Na ně nesahejte.

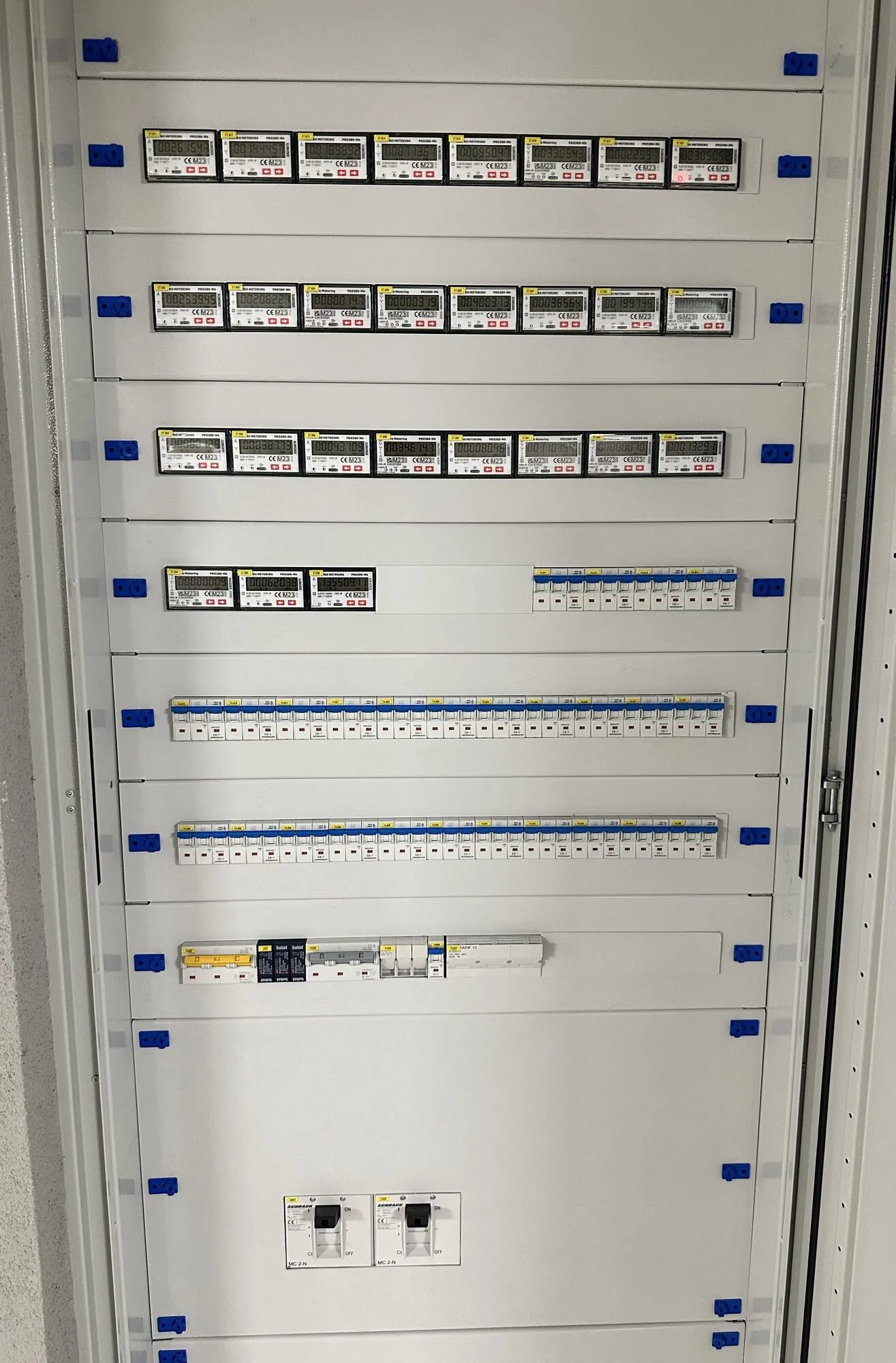

Otevřená rozvodná skříň: čtyři řady elektroměrů se žlutými štítky nad sebou, pod nimi tři řady jističů a úplně dole dva hlavní vypínače.
Elektroměr bytu zblízka.
  1. Žlutý štítek — Označení bytu, podle kterého najdete svůj elektroměr. Na fotce B26.
  2. Displej — Stav v kWh v základním zobrazení. Tlačítkem displej rozsvítíte.
  3. Červené šipky — Šipky jen krátce mačkejte, přepínáte jimi údaje na displeji. Nikdy je nedržte dlouho.

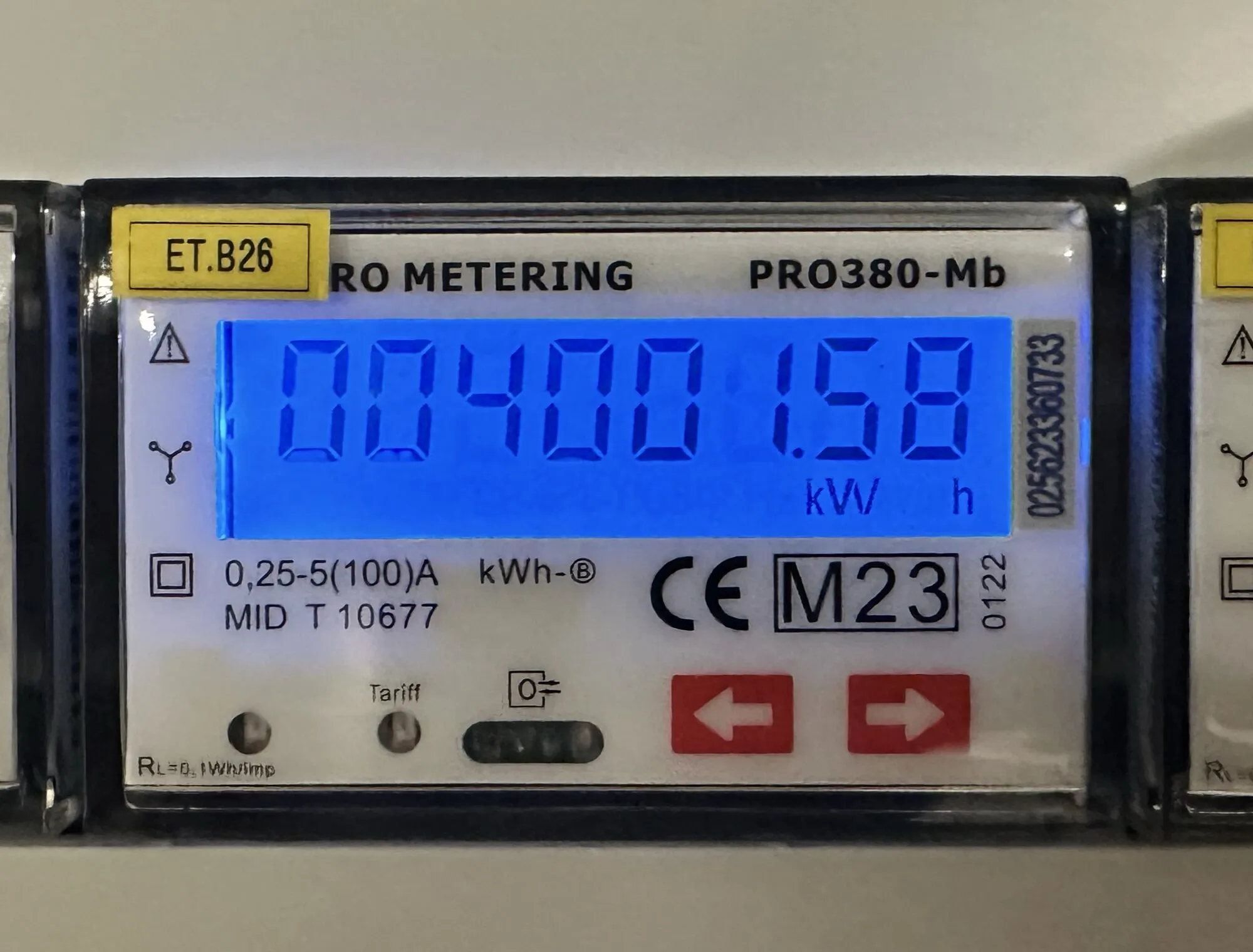

Elektroměr modře podsvícený displej se stavem 004001.58 kWh, žlutý štítek ET.B26 vlevo nahoře a dvě červená tlačítka se šipkami dole.

Na co u měřidel myslet

  1. Odečty probíhají samy

    Roční odečet probíhá na dálku a sám. Nikdo kvůli němu nemusí do bytu a vy nemusíte nic hlásit ani zapisovat. Stav si opište pro vlastní kontrolu — jak na to, ukazuje návod ke čtení měřidel — a při prodeji bytu nebo změně nájemníka. Tehdy opište stav všech měřidel ke dni předání a zapište ho do předávacího protokolu. Bude pak jasné, komu která spotřeba patří.

  2. Uzávěry vyzkoušejte předem, ne až při havárii

    Obě páčky, studené i teplé vody, jednou za čas zavřete a znovu otevřete. Zjistíte tak dvě věci: že fungují a že si na ně při havárii vzpomenete bez hledání.

  3. Jednou za několik let se měřidla mění

    Zhruba po pěti letech se měřidla v celém domě vyměňují, u některých typů o něco později. Jen tehdy je potřeba technika k měřidlům pustit. Termín výbor včas oznámí. Výměna pravidelně stojí statisíce a platí ji dům ze společných peněz.

  4. Nechte k měřidlům přístup

    Dvířka šachty ani skříň podlahového topení nezastavujte nábytkem a nezazdívejte. Když se k nim technik nedostane, musí přijít znovu — a to už bývá na náklady vlastníka.

Kdy volat servis

Poškozená nebo chybějící plomba, zamlžený nebo prázdný displej, kapající spoj u měřidla nebo vodoměr, který se točí, i když v bytě nikdo vodu nepouští — to vše hlaste výboru. S měřidlem sami nic nedělejte. Když se poruší plomba, spotřebu za dané období nelze doložit.
